高校节能监管平台解决方案——高校能耗精细化管理的重要内容!



陕西凯星电子科技有限责任公司


        一、概述
        随着我国经济的高速发展,建筑能耗,国家办公建筑和大型公共建筑高耗能的问题日益突出。学校属大型公共机构建筑的重要组成部分之一,其特点是占地面积大,建筑物种类及数量多,校园供配电系统及自来水管网、热网面广、量大。目前校园的能耗、水耗抄表数据不完整、不全面,造成管理不到位、能源利用存在较大的浪费现象。凯星公司自主研制的电力载波高校节能监管平台,在确保校园正常教学、科研与生活使用的基础上,全面实现了校园能耗的远程监控与管理,并实时掌握校园水、电、暖、气能耗数据、对校园各种能源系统进行分布式监控与科学集中管理。


        二、系统方案
        1、系统简介
        凯星电力载波高校节能监管平台采用先进的低压电力载波通讯系统,可以方便的深入到建筑物内各个区域,实现对能源消耗全过程、全参数(能耗、环境参数、灯光状态等)在线监测;系统软件对各种监测数据进行统计和分析,并生成各类报表和违规报警;系统融合了能耗采集分析子系统、供暖管理控制子系统、照明节能控制子系统、用水监控子系统、路灯监控子系统、配电室低压配电监测子系统等,是校园能耗监测、节能运行管理和自动控制的综合解决方案。



陕西凯星电子科技有限责任公司

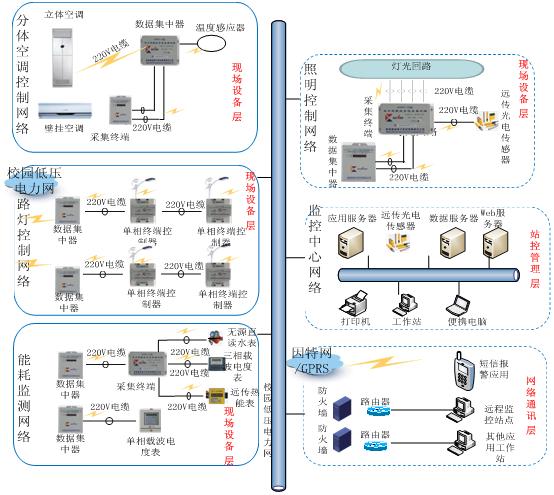

        2、系统结构:
        系统主要采用分层分布式计算机网络结构,一般分为三层:站控管理层、网络通讯层和现场设备层。
        1)站控管理层
        站控管理层针对能耗监管系统的管理人员,是人机交互的直接窗口,也是系统的上层部分。主要由系统软件和硬件设备,如工业级计算机、打印机、UPS等组成。监控系统软件具有良好的人机交互界面,对采集的现场各类数据信息计算、分析与处理,并以图形、数显、声音等方式反映现场的运行状况。同时,可根据系统设置的控制逻辑进行自动化管理控制和人工干预控制。
        监控主机:用于数据采集、处理和控制数据转发。为系统内或外部提供数据接口,进行系统管理、维护和分析工作。
        打印机:系统召唤打印或自动打印图形、报表等。
        UPS:保障计算机监测系统的正常供电,在整个系统发生供电问题时,保障站控管理层设备的正常运行。
        2)网络通讯层
        通讯层主要是由服务器、以太网设备及总线网络组成。该层是数据信息交换的桥梁,负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时,转达位机对现场设备的各种控制命令。
        服务器:是系统数据处理和智能通讯管理中心。它具备了数据采集与处理、通讯控制器、前置机等功能。
        以太网设备:包括工业级以太网交换机及路由器。
        通讯介质:系统主要采用屏蔽双绞线、光纤以及无线通讯等。
        3)现场设备层
        现场设备层是数据采集终端,主要由传感器、智能仪表和测控终端设备组成。照明控制子系统采用具有高实用性、带有现场总线连接的分布式I/O控制器构成数据采集控制终端,向数据中心上传现场采集的实时数据并根据采集参数进行智能控制管理。路灯控制及能耗监测子系统采用低压电力载波通讯技术实时采集现场数据,将采集数据及时上报,并可依据现场数据进行反馈控制和智能管理。
        3、功能特点:
        数据采集分析;能耗实时查询;能耗预警;能耗多种图形显示;能耗实时监测;能耗定额管理;能耗指标公示;远程自动控制;科学智能调控;精细化节能管理;全面实现了一网融合、一键操作的网络化、智能化、信息化管理。
        4、系统优势:
        1)采用校园原有低压电力线,既能在“电力线”上进行通信,又能利用“电力线”上的电能为控制设备(如:电动阀门、控制开关等)提供电压,无需开墙凿洞另布专线,安装施工简易快捷,不破坏原有环境,无论新建校区或者翻新老校区,不仅可改造到楼宇、更可深入到每一个房间,实现即装即用,是“专线、无线、网络、光纤”等技术无法触达的。
        2)“多频段自适应直接序列展频技术”使载波信号传输可选择多个通信频段(9个)。实现:抄读成功率更高、数据更精准、通断控制率更高,保障了系统运行全天候24小时无误传输,安全可用。
        3)系统具有多种开放接口,可兼容校园原有任何系统,如校区前期已采用其他技术改造,该系统可兼容其原有系统,在其基础上无需另布任何专线、即可实施精细化、科学化的节能控制与管理。
        4)系统一网融合了水、电、气、热(暖)四大能源的能耗采集、分析、监测、预警、公示、控制、调配等方面,同时涵盖环境、安全的监测、预警、防范机制,可以根据校园不同阶段、不同管理需求,以灵活可增加的模式为用户提供解决方案。
