        一、概述
        随着我国经济的高速发展,建筑能耗,能源成本也上涨,国家单位办公建筑和大型公共建筑高耗能的问题日益突出。医院属大型公共机构建筑的重要组成部分之一,其能耗成本也水涨船高,这给医院经营方面带来了不小压力,是否将能源合理使用,避免浪费,充分做到按需所用,是当前大多医院面临的首要问题。为了确保医院正常工作的能源需求且实现有效节能,建立能源远程监控与管理系统、掌握医院水、电、暖、气能耗的实时数据、对医院各种能源系统进行分布式监控与集中管理。


        二、系统方案设计
        1、系统简介
        医院建筑设计是公共建筑设计领域中相当复杂的项目,医院建筑的规划设计受医疗功能制约的程度很高。一座综合性医院一般包括门诊、急诊、各医技检查和治疗科室(MRI、CT、DSA、X光、加速器等)、手术室、重症监护室(ICU、CCU等)、中心供应、药库、病房(普通病房、无菌病房)及后勤保障等部门。每个科室由于医疗工艺的需要,有不同的设计要求。
        能耗监测及节能管理系统采用先进的低压电力载波通讯系统,可以方便的深入到建筑物内各个区域,实现对能源消耗全过程、全参数(能耗、环境参数、灯光状态等)在线监测;系统软件对各种监测数据进行统计和分析,并生成各类报表和违规报警;系统还可以根据各监测点监测数据变化情况对能耗设备进行远程自动控制。本节能监控系统是大型公共建筑及医院能耗监测、节能运行管理和自动控制的综合解决方案。

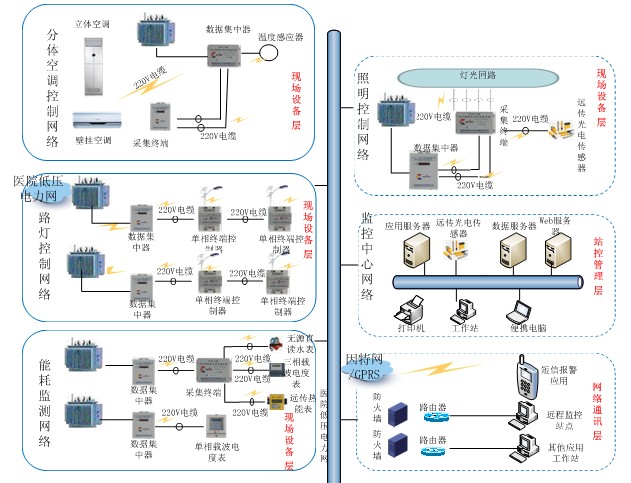

        节能监管系统图:



陕西凯星电子科技有限责任公司


        2、系统结构
        该系统主要采用分层分布式计算机网络结构,一般分为三层:站控管理层、网络通讯层和现场设备层。
        1)站控管理层:站控管理层针对能耗监管系统的管理人员,是人机交互的直接窗口,也是系统的上层部分。主要由系统软件和硬件设备,如工业级计算机、打印机、UPS等组成。监控系统软件具有良好的人机交互界面,对采集的现场各类数据信息计算、分析与处理,并以图形、数显、声音等方式反映现场的运行状况。同时,可根据系统设置的控制逻辑进行自动化管理控制和人工干预控制。
        2)网络通讯层:通讯层主要是由服务器、以太网设备及总线网络组成。该层是数据信息交换的桥梁,负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时,转达各种控制命令。可采用屏蔽双绞线、光纤以及无线通讯等。
        3)现场设备层:现场设备层是数据采集终端,主要由传感器、智能仪表和测控终端设备组成。
        3、系统功能特点
        1)能耗采集系统和路灯控制系统可采用原有低压电力线作为通讯线路,减少额外布线,也不对现有设备作任何改造,工程安装和维修简单方便;
        2)以医院低压电力网为主要媒介,分类分项、分部门、分学科对医院主要用能建筑、用能设施实施监测,构建效率高、共享度高的医院能耗数据库,建立能耗监测、统计、审计、公示辅助平台;实现医院建筑物的分类、分项、分户能耗监测、分析、统计与管理。
        3)系统功能完善:既有能耗使用的过程管理,又有能耗的分析管理;
        4)系统实时性强:实时采集各种能耗和状态参数,上传到管理中心;
        5)监测各个管道压力、温度、流量及重要阀门的开度并集中显示到监控中心上,并实现对更重要阀门的远程调控以保管网的安全运行。
        6)可以根据室内温度任意设置阀门的开闭度,以达到调节、控制室内温度,满足人的用能舒适度,同时达到节能。
        7)正常工作时段,保持室内温度在设定范围内变化,提高人体舒适度;用户也可根据需要自行调整不同建筑的温度控制范围。
        8)休息时段,可根据建筑使用功能的不同调整相应建筑的温度控制范围,如医院的部门、科室、病区下班后降低其供暖温度,上班前恢复其供暖温度。
        9)下班期间系统可保室内基本温度在6-8度即可,实现节能。
        10)考虑用户未来医院扩容,增加相应设备即可无缝接入现有系统进行统一管理。
